SINGLE-싸이크론 집진장치는 축상 유입형 싸이크론과 제진원리가 동일하다.
즉, 배기가스에 원심력을 주어 분진을 배기가스중에서 제거하는 장치이다.
둘의 차이는 MULTI-싸이크론이 케이싱 내부에 유니트 싸이크론 배열 조립하여 사용하는
반면, SINGLE-싸이크론은 하나의 유니트 CYCLONE이 집진기 역할을 한다는 것 뿐이다.
MULTI-싸이크론과 같이 SINGLE-싸이크론의 UNIT CYCLONE 치수비는 대체로 이론적인
치수비를 근거로 하나, 현장 경험 및 현장사정 등의 모든 여건을 고려하여 회사마다
외형치수가 약간씩 다르다.

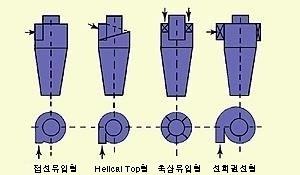

SINGLE-싸이크론의 형식구분은 일반적으로 배기가스의 인입방법에 따라 ;
1) 접선유입식
2) 선회권형으로 나누고
운전방식에 따라 ;
1) 무동력식
2) 동력식으로 나눈다.
SINGLE-싸이크론은 현재 접선형 싸이크론이 가장 보편적으로 사용되며 구조는 외통,
내통, 원추부로 구성되어 있으며, 배기가스는 입구 DUCT를 따라 접선방향으로 인입되어
외통 내면을 따라 회전 하강한다.
원심력 일정의 법칙에 따라 원추부에서 회전속도가 증가되어 최대의 분리효과가
얻어지며 원추부 말단에서 분진은 원심력과 중력에 의하여 분리 포집되고 배기가스는
반전 상승하여 내통을 통하여 배기된다.
선회권형 싸이크론은 배기가스를 접선방향으로 유입시키되, 강력한 회전력을 얻기 위하여 입구 DUCT를 외통을 따라 한바퀴 회전시킨 구조다. 따라서 접선형 유입식보다 강력한 원심력에 위하여 집진효율은 좋으나, 제작상에 있어서 약간 까다로운 것이 단점이기도 하다.
무동력 SINGLE-사이크론은 배기가스가 보유한 에너지(통풍력)에 의하여 제진목적을
달성하도록 한 것으로써 처리속도가 다소 낮고, 압력손실이 작은 것이 특징이다.
동력식 SINGLE-싸이크론은 별도의 흡입 팬 ( 혹은 강압 팬 ) 을 설치하여 배기가스에
에너지를 주어 집진처리하는 것이다.
